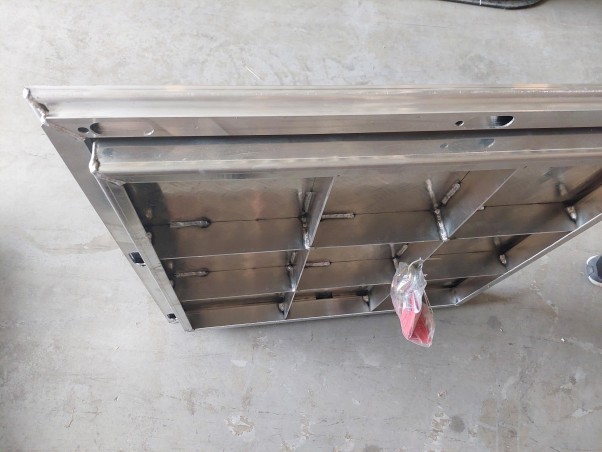

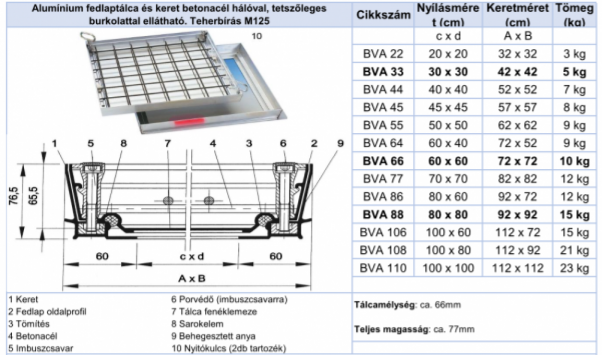

Bebetonozandó keretből
és kivehető fedlaptálcából állnak, köztük szagzáró gumi tömítéssel, mely a
fedlapot a keretbe leszorító imbuszcsavar szorítóerejének köszönhetően tömít. Az
imbuszcsavar kihajtása után, csak a fedlappal szállított, speciális kulccsal
rendelkező, (illetékes) személy tudja a fedlapot kiemelni.
A fedlaptálcának mélysége 5,5
vagy 10cm, a teherbírást a behelyezett acélháló és a kibetonozás adja.
Teherbírásnál figyelembe kell venni az igénybevétel gyakoriságát, pl. alkalom
szerű vagy három műszakos üzem.
Kitöltés módjai:
Teljes mélységében C35/C45 betonkitöltés. Így lesz legnagyobb a teherbírás.
Előkészítés: A beépítés előtt tilos a keretet és a fedlaptálcát szétszerelni!
Beágyazás: A külső keretet pontosan szintezve, C35/45 minőségű betonágyba kell elhelyezni (STN EN 206-1 szerint). Ügyeljen a teljes és légbuborék-mentes tömörítésre, megelőzve a későbbi szerkezeti deformációt és a tömítetlenséget.
Betonkitöltés: Az egyoldalú feszültség és elmozdulás elkerülése érdekében a belső tálca betonkitöltését és a külső keret körüli betonozást javasolt egyidejűleg elvégezni. A betonréteg vastagságának meghatározásakor vegye figyelembe a választott burkolat és a ragasztóréteg vastagságát.
Kötési idő: A fedlapot csak a beton teljes szilárdulási ideje (28 nap) után szabad felnyitni.
Utómunkálatok: A burkolólapok lerakása és fugázása után távolítsa el a cementtej bejutását gátló ideiglenes szilikon lezárást. Nyissa fel a fedlapot, és gondosan tisztítsa meg az érintkező felületeket és a tömítőfészket az esetleges beton- és ragasztómaradványoktól.
Karbantartási javaslat
Időszakos ellenőrzés: A víz- és szagzárás biztosítása érdekében javasolt a tömítés épségét rendszeresen ellenőrizni, a felgyülemlett port, iszapot vagy egyéb szennyeződést letisztítani. Sérülés esetén a tömítés cseréje szükséges.
Tisztítás: A felület a szokásos padlótisztítási technológiákkal (mosás, kefés takarítás) tisztítható.
Éves szerviz: Évente legalább egyszer nyissa fel a fedlapot, tisztítsa meg a belső éleket és a keret hornyát, majd kenje le szilikonbázisú zsírral a könnyű mozgathatóság és a tömítés tartóssága érdekében.
Termékjellemzők és műszaki leírás
Burkolható kivitel: Bármilyen típusú hidegburkolattal (járólap, csempe, greslap stb.) ellátható, így észrevétlenül illeszkedik a környező padlófelületbe.
45°-os ferde sarokkialakítás: Megkönnyíti a burkolólapok pontos sarokvágását és esztétikus illesztését.
Szag- és vízzáró kivitel: A beépített, nagy vegyszerállóságú tömítés megbízható védelmet nyújt a kellemetlen szagok és a víz átjutása ellen.
Statikai merevítés: Megerősített keresztmetszetű betonacél hálóval ellátva a maximális szilárdságért.
Többfunkciós kulcskészlet: A mellékelt nyitó-/kiemelőkulcsok segítségével a fedlap egyszerűen zárható, nyitható, illetve a karbantartási munkák során könnyen kiemelhető.
Teherbírás:
Önmagában: A15 (15 kN – gyalogos és kézi raklapmozgató forgalom).
C35/45 minőségű betonnal kiöntve (EN 206-1 szerint): B125 (125 kN – terhelhető időszakos személygépkocsi-forgalomig az EN 124 szabvány alapján; targoncás forgalomra nem alkalmas).
Alapanyag: Korrózióálló AGS típusú alumíniumötvözet.

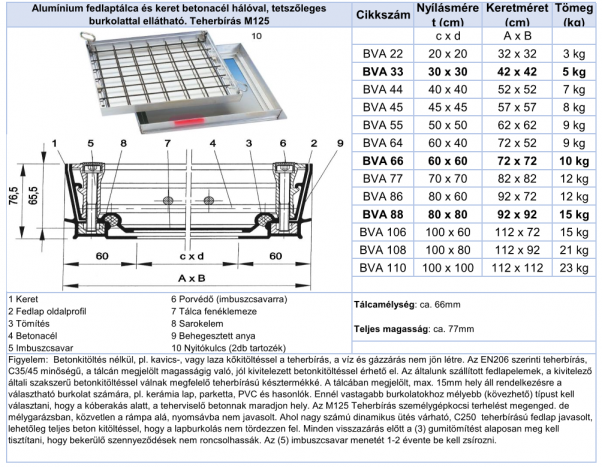

Betonkitöltés nélkül pl. kavics vagy laza kőkitöltéssel a teherbírás, a víz és gázzárás nem jön létre. Az EN 206 szerinti teherbírás, C35/45 minőségű, a tálcán megjelölt magasságig való, jól kivitelezett betonkitöltéssel érhető el. Az általunk szállított fedlapelemek, a kivitelező általi szakszerű betonkitöltéssel válnak megfelelő teherbírású késztermékké. A tálcában jelölt max 15 mm hely áll rendelkezésre a válaszható burkolat számára pl. kerámia lap, parketta PVC és hasonlók. Ennél vastagabb burkolatokhoz mélyebb kövezhető típust kell választani, hogy a kőberakás alatt, a teherviselő betonnak maradjon megfelelő hely. Az M125 teherbírás személygépkocsi terhelést megenged, de mélygarázsban, közvetlen a rámpa alá nyomsávba nem javasolt. Ahol nagyszámú dinamikus ütés várható, C250 teherbírású fedlap javasolt, lehetőség szerint teljes betonkitöltéssel, hogy a lapburkolás ne töredezzen fel. Minden visszazárás előtt a (3) gumitömítést alaposan meg kell tisztítani, hogy a bekerülő szennyeződések nem roncsolhassák. Az (5) imbuszcsavar menetét 1-2 évente be kell zsírozni.

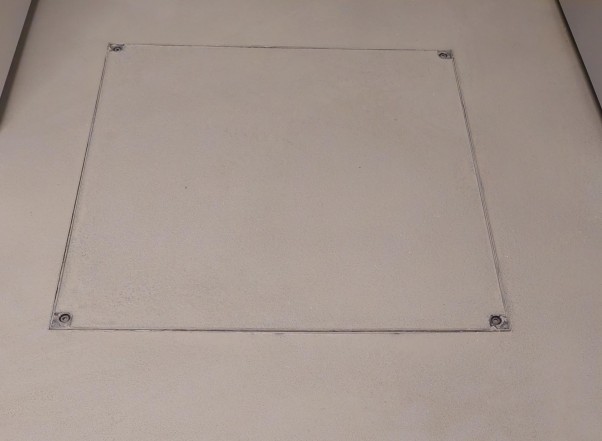

Műkővel burkolt fedlap.
.
Burkolható 3 részes sorlefedés, 2 db kivehető betétgerendával 2040x1000mm szabad nyílás mérettel
Szabvány: EN 124
Halszálkás felülettel:
Gyalogos-könnyű kézikocsi terhelésre
Teherbírás:15 kN az EN 124 szerint
Anyaga:Keret profilos alumíniumból, fedlap bordázott("halszálka") 3/5 mm-es alulemezből.
Tulajdonságok: szag-és vízzáró kivitel. Jó vegyszerállóság speciális tömítés miatt. Abszolút rozsdamentes. Könnyű súly. Nyitószerszámokkal együtt szállítva.
Alkalmazási javaslat:Járható aknáknál beltérben és előterekben.
